本设计施工图旨在为某三层工业厂房提供一套安全、可靠、合规的给排水及消防系统工程实施方案。图纸严格遵循国家现行《建筑设计防火规范》、《消防给水及消火栓系统技术规范》、《自动喷水灭火系统设计规范》等相关标准，并结合厂房的具体使用功能、火灾危险性类别、建筑结构特点进行专项设计。以下为核心设计要点：
一、 设计依据与工程概况
1. 设计依据：列明所采用的国家、地方及行业规范标准图集。
2. 工程概况：明确厂房层数、建筑面积、建筑高度、主要火灾危险等级（如丙类）、结构形式等基本信息。
二、 给水系统设计
1. 水源：明确采用市政管网直接供水或增设水泵房、水箱的联合供水方式。绘制进水管位置、管径及水表节点详图。
2. 用水量：计算生产、生活及消防储备总用水量。
3. 管网：采用枝状或环状管网布置，标明干管、立管走向、管材（如PSP钢塑复合管）、管径及阀门位置。设置必要的减压措施。
三、 排水系统设计
1. 系统分类：严格区分生活污水排水系统与生产废水排水系统（若生产废水需预处理，应单独说明）。
2. 管网布置：绘制排水立管、横干管、出户管走向，标明管材（如UPVC或铸铁管）、管径、坡度及检查口、清扫口位置。
3. 屋面雨水：采用外排水或内排水系统，计算雨水量，确定雨水斗数量、雨水立管管径及排放路径。
四、 消防系统设计（核心部分）
1. 消防水源与水量：明确消防水池容量、位置及补水措施。计算室内外消防总用水量及火灾延续时间。
2. 消火栓系统：
- 布置室内消火栓，确保同层任何部位有两支水枪的充实水柱同时到达。消火栓箱采用明装或暗装，内配水枪、水带、消防软管卷盘及启泵按钮。
- 绘制系统图，标明环状管网、水泵接合器、屋顶试验消火栓的位置。明确消防泵型号、参数及控制方式（消防中心启停、现场启停）。
3. 自动喷水灭火系统：
- 根据厂房火灾危险等级（如中危险II级）设计。采用湿式系统，绘制喷头布置平面图及系统原理图。
- 合理布置洒水喷头（直立型或下垂型）、信号阀、水流指示器、末端试水装置。
- 确定喷淋泵参数，并设置稳压装置。
4. 灭火器配置：
- 按《建筑灭火器配置设计规范》划分配置场所危险等级，计算各单元所需灭火器数量与类型（如ABC类干粉灭火器）。
- 在平面图上标明灭火器设置点（挂钩、托架或灭火器箱）。
5. 消防排水：考虑消防电梯井底排水、消防水池溢流与放空、报警阀间及喷淋系统试验排水等措施。
五、 施工图深度要求
1. 图纸目录、设计与施工说明（含系统原理、设备材料表、施工安装要求及验收标准）。
2. 各层给排水、消防管道平面布置图（含定位尺寸）。

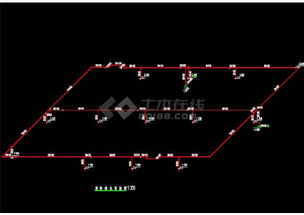

3. 给水、排水、消火栓、自动喷淋系统图（轴测图）。
4. 消防水泵房、水池、水箱间设备布置详图及剖面图。
5. 关键节点大样图（如穿墙套管、管道支架、消火栓箱安装等）。
六、 其他
1. 与建筑、结构、电气、暖通专业密切配合，预留孔洞、预埋套管，确保消防电源、火灾自动报警系统联动可靠。
2. 所有设备、材料需符合消防产品市场准入制度，施工安装应由具备资质的队伍进行，最终需通过消防部门验收。
本套施工图为厂房给排水及消防工程的直接指导文件，施工前需进行图纸会审，施工中严格按图作业，确保工程质量和消防安全万无一失。
